Linux中的LED子专业的系统

主要参考：

Linux Led 子系统-腾讯云开发者社区-腾讯云

LED 子系统简介

Linux 中的 LED 子系统（LED Subsystem） 是内核专门为 LED 设备设计的标准化框架，用于统一管理各类 LED 硬件（如 GPIO 控制的 LED、PWM 调光 LED、专用芯片驱动的 LED 等），并为用户空间提供一致的控制接口。

一、LED 子系统的核心目标

1. 统一驱动模型：无论 LED 由何种硬件控制（GPIO、PWM、I2C 芯片等），都通过相同的内核接口抽象，简化驱动开发。
2. 标准化用户接口：自动在 sysfs 中创建控制节点（如 /sys/class/leds/），用户空间无需关心硬件细节，直接通过文件操作控制 LED。
3. 支持通用功能：内置亮度调节、闪烁模式、触发机制（如 “心跳”“定时器”）等，避免重复开发。

二、核心数据结构：struct led_classdev

led_classdev 是 LED 子系统的核心结构体，封装了 LED 设备的属性和操作方法，定义在 include/linux/leds.h 中：

struct led_classdev {
const char      *name;               // LED 名称（对应 /sys/class/leds/ 下的目录名）
enum led_brightness brightness;      // 当前亮度（0 表示灭，255 表示最亮）
enum led_brightness max_brightness;  // 最大亮度（通常为 255）
// 设置亮度的回调函数（驱动必须实现）
void (*brightness_set)(struct led_classdev *led_cdev, enum led_brightness brightness);
// 获取亮度的回调函数（可选）
enum led_brightness (*brightness_get)(struct led_classdev *led_cdev);
// 其他成员：闪烁控制、触发模式、设备指针等
};

• 亮度值：enum led_brightness 定义了亮度范围，LED_OFF（0）表示熄灭，LED_FULL（255）表示最亮，中间值可用于调光。
• 核心回调：brightness_set 是驱动的核心函数，负责将用户设置的亮度值（如 255 或 0）转换为硬件操作（如 GPIO 电平切换、PWM 占空比调节）。

三、LED 子系统的工作流程

1. 驱动开发流程

（1）定义并初始化 led_classdev



static struct led_classdev my_led = {
.name = "my_led",                // 设备名称，对应 /sys/class/leds/my_led/
.max_brightness = LED_FULL,      // 最大亮度 255
.brightness_set = my_led_set,    // 自定义亮度设置函数
};

（2）实现 brightness_set 回调



static void my_led_set(struct led_classdev *cdev, enum led_brightness brightness) {
// 假设 LED 连接到 GPIO10，高电平点亮
if (brightness == LED_OFF) {
gpio_set_value(10, 0);  // 低电平→灭
} else {
gpio_set_value(10, 1);  // 高电平→亮
}
}

（3）注册 LED 设备
通过 led_classdev_register 注册设备，内核会自动在 sys/class/leds/ 下创建控制节点：



int ret = led_classdev_register(dev, &my_led);
if (ret) {
dev_err(dev, "LED 注册失败\n");
return ret;
}

2. 用户空间控制接口

注册成功后，sys/class/leds/my_led/ 目录下会生成以下关键文件：

• brightness：读写当前亮度（0 灭，255 亮）。

  echo 255 > /sys/class/leds/my_led/brightness  # 点亮
  echo 0 > /sys/class/leds/my_led/brightness    # 熄灭

• max_brightness：只读，返回最大亮度（通常为 255）。
• trigger：设置 LED 触发模式（如 “心跳”“定时器”“键盘事件” 等）。

  echo heartbeat > /sys/class/leds/my_led/trigger  # 心跳模式（亮灭交替）
  echo none > /sys/class/leds/my_led/trigger       # 取消触发模式

四、典型应用场景

1. GPIO 控制的 LED：最常见的场景，通过 GPIO 电平切换控制亮灭（如开发板上的用户 LED）。内核已提供通用驱动 drivers/leds/leds-gpio.c，可直接通过设备树配置使用。
2. PWM 调光 LED：支持亮度渐变（如背光调节），通过 PWM 占空比控制亮度，对应驱动 drivers/leds/leds-pwm.c。
3. 触发模式：无需用户手动控制，LED 自动响应系统事件（如 “心跳” 模式指示系统运行，“disk-activity” 模式指示磁盘读写）。

五、优势与意义

1. 简化驱动开发：驱动只需实现硬件相关的 brightness_set 函数，其他通用功能（如 sysfs 节点创建、触发模式）由子系统自动处理。
2. 用户友好：提供统一的 sysfs 接口，用户空间（应用程序、脚本）可直接控制，无需适配不同硬件。
3. 可扩展性：支持多 LED 实例、动态亮度调节、低功耗模式等，满足产品级需求。

总结

LED 子系统是 Linux 内核中管理 LED 设备的标准化框架，通过 led_classdev 结构体抽象硬件差异，提供统一的驱动接口和用户空间控制方式。无论是简单的 GPIO LED 还是复杂的 PWM 调光 LED，都能通过该子系统快速实现符合内核规范的驱动，是产品级 LED 驱动开发的首选方案。

使用场景

在 Linux 系统中，是否直接使用内核自带的 LED 驱动（如 leds-gpio.c、leds-pwm.c 等），还是需要自行编写驱动，主要取决于 硬件特性 和 功能需求。以下是具体判断标准：

一、可以直接使用内核自带 LED 驱动的情况

当 LED 设备满足 “硬件简单、功能通用、符合内核驱动适配范围” 时，无需自定义驱动，直接使用内核自带驱动即可，典型场景包括：

• GPIO 直接控制的普通 LED

  • 硬件特点：LED 通过单个 GPIO 引脚控制（高 / 低电平点亮 / 熄灭），无特殊时序或外部电路依赖。
  • 适用驱动：leds-gpio.c（内核主线驱动）。
  • 使用方式：通过设备树配置 GPIO 引脚、有效电平（高 / 低）、默认状态等，驱动会自动匹配并生成 /sys/class/leds/ 控制接口。

• PWM 调光的 LED

  • 硬件特点：LED 亮度通过 PWM 信号占空比调节（如背光 LED），依赖内核 PWM 子系统。
  • 适用驱动：leds-pwm.c（内核主线驱动）。
  • 使用方式：设备树中指定 PWM 控制器、通道及频率，驱动自动实现亮度与占空比的映射。

• 支持标准触发模式的场景

  • 功能需求：仅需基础功能（亮 / 灭、亮度调节）或内核默认触发模式（如 heartbeat 心跳、timer 定时闪烁、disk-activity 磁盘活动指示）。
  • 优势：无需编写代码，通过 sysfs 接口（如 /sys/class/leds/xxx/trigger）即可配置。

• 硬件符合通用驱动的适配范围

  • 若 LED 由内核已支持的专用芯片（如 I2C 接口的 PCA955x 系列 LED 控制器）驱动，且功能无需扩展，可直接使用对应的芯片驱动（如 leds-pca955x.c）。

二、需要自行编写 LED 驱动的情况

当 LED 设备 “硬件复杂、功能特殊”，或通用驱动无法满足产品需求时，需自定义驱动，典型场景包括：

• 硬件控制方式特殊

  • 非 GPIO/PWM 控制：如通过 SPI 接口的 LED 矩阵、需要特定时序的 RGB LED 驱动芯片（如 WS2812），通用驱动无法适配硬件协议。
  • 复杂电路依赖：LED 需配合电源管理芯片、过流保护电路或多级放大电路工作，需在驱动中集成硬件初始化和状态检测逻辑。

• 功能需求超出通用驱动范围

  • 自定义调光逻辑：如非线性亮度曲线（gamma 校正）、基于环境光传感器的自动亮度调节，需重写 brightness_set 回调函数。
  • 复杂联动效果：如多 LED 同步实现流水灯、追逐动画，或 LED 与其他设备（如按键、传感器）的联动响应，通用驱动的单设备管理模式无法满足。
  • 自定义触发模式：内核默认触发模式（如心跳、定时）无法满足需求（如 Morse 码闪烁、随音频波形变化），需在驱动中实现自定义触发逻辑。

• 产品级特性需求

  • 电源管理优化：需在系统休眠 / 唤醒时精确控制 LED 状态（如休眠时关闭以省电，唤醒后恢复原亮度），需自定义 suspend/resume 回调。
  • 权限与安全控制：LED 用于敏感场景（如工业报警灯），需限制用户空间访问权限（如仅 root 可操作），通用驱动的默认权限管理不足。
  • 诊断与日志：需通过 sysfs/debugfs 暴露硬件状态（如当前功耗、温度）或记录操作日志，便于问题排查。

• 硬件或内核版本不兼容

  • 旧内核适配：设备运行的内核版本过旧（如 3.x 以前），通用驱动缺失设备树支持或关键功能，需编写兼容旧接口的驱动。
  • 特殊架构：非标准硬件平台（如专用 DSP）的 GPIO/PWM 控制器与通用驱动不兼容，需针对硬件重写控制逻辑。

总结

• 优先使用内核自带驱动：简单 GPIO/PWM 控制的 LED，功能需求为基础亮灭、调光或默认触发模式，硬件符合通用驱动适配范围。
• 必须自定义驱动：硬件控制方式特殊（非 GPIO/PWM、复杂电路）、功能需求超出通用范围（自定义调光 / 联动 / 触发），或需满足产品级特性（电源管理、权限控制等）。

自定义驱动时，建议基于 LED 子系统（led_classdev）开发，以保持与内核框架的兼容性，仅聚焦于硬件交互和扩展功能的实现。

LED子系统框架

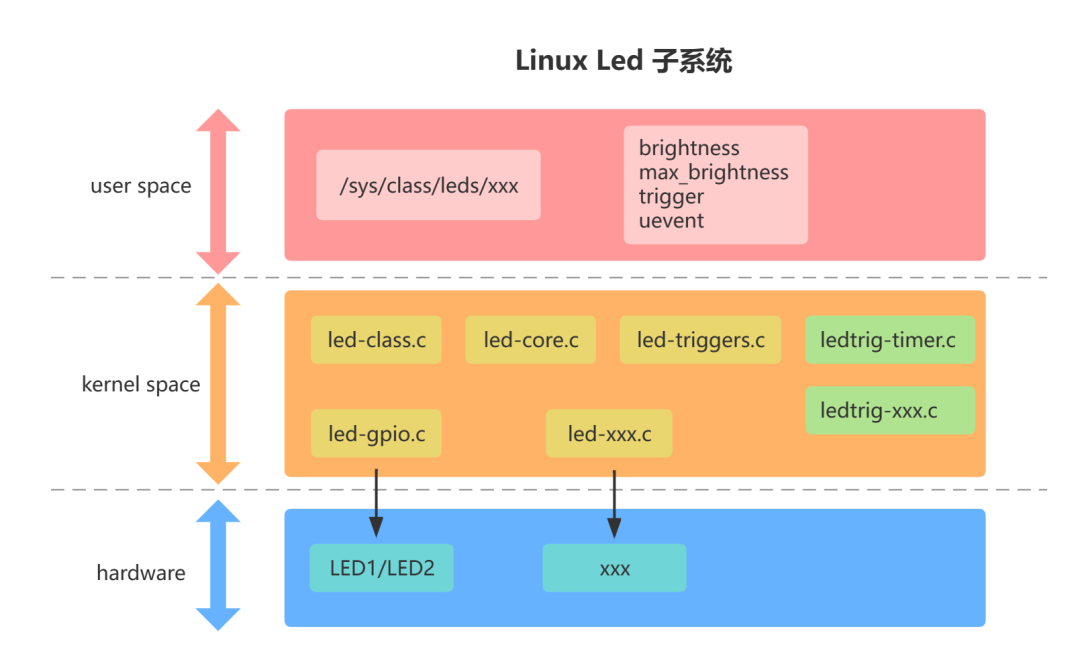

led 子系统驱动框架:

对应的目录文件如下：

led 子系统核心文件:

driver/leds/led-class.c
driver/leds/led-core.c
driver/leds/led-triggers.c
include/linux/leds.h

其他文件(按需)

driver/leds/led-gpio.c
driver/leds/wm8350.c
driver/leds/led-xxx.c
driver/leds/trigger/ledtrig-backlight.c
driver/leds/trigger/ledtrig-camera.c
driver/leds/trigger/ledtrig-cpu.c
driver/leds/trigger/ledtrig-default-on.c
driver/leds/trigger/ledtrig-gpio.c
driver/leds/trigger/ledtrig-heartbeat.c
driver/leds/trigger/ledtrig-ide-disk.c
driver/leds/trigger/ledtrig-multi-control.c
driver/leds/trigger/ledtrig-oneshot.c
driver/leds/trigger/ledtrig-timer.c
driver/leds/trigger/ledtrig-transient.c

led 子系统相关描述可在内核源码 Documentation/leds/leds-class.txt 了解。

代码框架分析

led-class.c (led 子系统框架的入口)

维护 LED 子系统的所有 LED 设备，为 LED 设备提供注册操作函数:
led_classdev_register()
devm_led_classdev_register()
注销操作函数:
led_classdev_unregister()
devm_led_classdev_unregister();
电源管理的休眠和恢复操作函数:
led_classdev_suspend()
led_classdev_resume();
用户态操作接口:brightness 、max_brightness

led-core.c

抽象出 LED 操作逻辑，封装成函数导出，供其它文件使用:
led_init_core(): 核心初始化;
led_blink_set(): 设置led闪烁时间:
led_blink_set_oneshot() : 闪烁一次
led_stop_software_blink() : led停止闪烁
led_set_brightness() : 设置led的亮度
led_update_brightness : 更新亮度
led_sysfs_disable : 用户态关闭
led_sysfs enable : 用户态打开
leds_list : leds链表;
leds_list_lock : leds链表锁

led-triggers.c

维护 LED 子系统的所有触发器，为触发器提供注册操作函数:
led_trigger_register()
devm_led_trigger_register()
led_trigger_register_simple()
注销操作函数:
led_trigger_unregister()
led_trigger_unregister_simple()
以及其它触发器相关的操作函数

ledtrig-timer.c、ledtrig-xxx.c

以 ledtrig-timer.c 为例
入口函数调用 led_trigger_register() 注册触发器，
注册时候传入 led_trigger 结构体，里面有 activate 和 deactivate 成员函数指针，
作用是生成 delay_on 、 delay_off 文件
同时还提供 delay_on 和 delay_off 的用户态操作接口
卸载时，使用 led_trigger_unregister() 注销触发器

leds-gpio.c、leds-xxx.c :

以 leds-gpio.c 为例
在通过设备树或者其它途径匹配到设备信息后，将调用 probe() 函数，
然后再根据设备信息设置 led_classdev，
最后调用 devm_led_classdev_register() 注册 LED 设备。

led_classdev 结构体代表 led 实例：

struct led_classdev {
const char  *name;//名字
enum led_brightness  brightness;//亮度
enum led_brightness  max_brightness;//最大亮度
int    flags;
/* Lower 16 bits reflect status */
#define LED_SUSPENDED  (1 << 0)
/* Upper 16 bits reflect control information */
#define LED_CORE_SUSPENDRESUME (1 << 16)
#define LED_BLINK_ONESHOT (1 << 17)
#define LED_BLINK_ONESHOT_STOP (1 << 18)
#define LED_BLINK_INVERT (1 << 19)
#define LED_SYSFS_DISABLE (1 << 20)
#define SET_BRIGHTNESS_ASYNC (1 << 21)
#define SET_BRIGHTNESS_SYNC (1 << 22)
#define LED_DEV_CAP_FLASH (1 << 23)
//设置亮度API
void  (*brightness_set)(struct led_classdev *led_cdev,enum led_brightness brightness);
int  (*brightness_set_sync)(struct led_classdev *led_cdev,enum led_brightness brightness);
//获取亮度API
enum led_brightness (*brightness_get)(struct led_classdev *led_cdev);
//闪烁时点亮和熄灭的时间设置
int  (*blink_set)(struct led_classdev *led_cdev,unsigned long *delay_on,unsigned long *delay_off);
struct device  *dev;
const struct attribute_group **groups;
//leds-list的node
struct list_head  node;
//默认trigger的名字
const char  *default_trigger;
//闪烁的开关时间
unsigned long   blink_delay_on, blink_delay_off;
//闪烁的定时器链表
struct timer_list  blink_timer;
//闪烁的亮度
int    blink_brightness;
void   (*flash_resume)(struct led_classdev *led_cdev);
struct work_struct set_brightness_work;
int   delayed_set_value;
#ifdef CONFIG_LEDS_TRIGGERS
//trigger的锁
struct rw_semaphore  trigger_lock;
//led的trigger
struct led_trigger *trigger;
//trigger的链表
struct list_head  trig_list;
//trigger的数据
void   *trigger_data;
bool   activated;
#endif
struct mutex  led_access;
};

led_trigger 结构：

struct led_trigger {
/* Trigger Properties */
const char  *name;
void  (*activate)(struct led_classdev *led_cdev);
void  (*deactivate)(struct led_classdev *led_cdev);
/* LEDs under control by this trigger (for simple triggers) */
rwlock_t   leddev_list_lock;
struct list_head  led_cdevs;
/* Link to next registered trigger */
struct list_head  next_trig;
};

trigger 是控制 LED 类设备的算法，这个算法决定着 LED 什么时候亮什么时候暗。

注意：

leds-gpio.c 是 Linux 内核中一个具体的驱动程序，而非框架。它是基于 LED 子系统（LED Subsystem）框架实现的、专门用于控制 GPIO 连接的 LED 设备的驱动。

明确概念：框架 vs 驱动

• LED 子系统（框架）：是内核提供的一套标准化接口和机制（核心是 struct led_classdev 结构体及相关函数），定义了 LED 设备的抽象模型、用户空间接口（sysfs）和驱动开发规范。它是 “骨架”，不直接操作硬件，而是提供通用能力。

• leds-gpio.c（驱动）：是基于 LED 子系统框架编写的具体实现，负责将框架的抽象接口与实际硬件（GPIO 控制的 LED）对接。它实现了 LED 子系统要求的回调函数（如 brightness_set），并通过 GPIO 子系统操作硬件引脚，完成 “亮 / 灭”“亮度调节” 等具体功能。

leds-gpio.c 的核心作用

1. 硬件适配：专门处理通过 GPIO 引脚控制的 LED（最常见的 LED 硬件形态），将 GPIO 电平操作（高 / 低电平）与 LED 子系统的亮度值（0~255）对应起来。
2. 设备树解析：通过设备树获取 LED 对应的 GPIO 引脚、有效电平（高 / 低）、默认状态等硬件信息，无需硬编码。
3. 标准化接口：基于 LED 子系统框架，自动创建 /sys/class/leds/ 下的控制节点，让用户空间可以通过统一的 brightness、trigger 等文件控制 LED。

总结

• LED 子系统是框架，提供通用规范和接口；
• leds-gpio.c 是基于该框架的具体驱动，负责 GPIO 类型 LED 的硬件控制。

类似地，内核中还有 leds-pwm.c（PWM 调光 LED 驱动）、leds-pca955x.c（I2C 芯片控制的 LED 驱动）等，它们都是基于 LED 子系统框架实现的具体驱动，分别适配不同硬件类型的 LED。

leds-gpio.c驱动实现

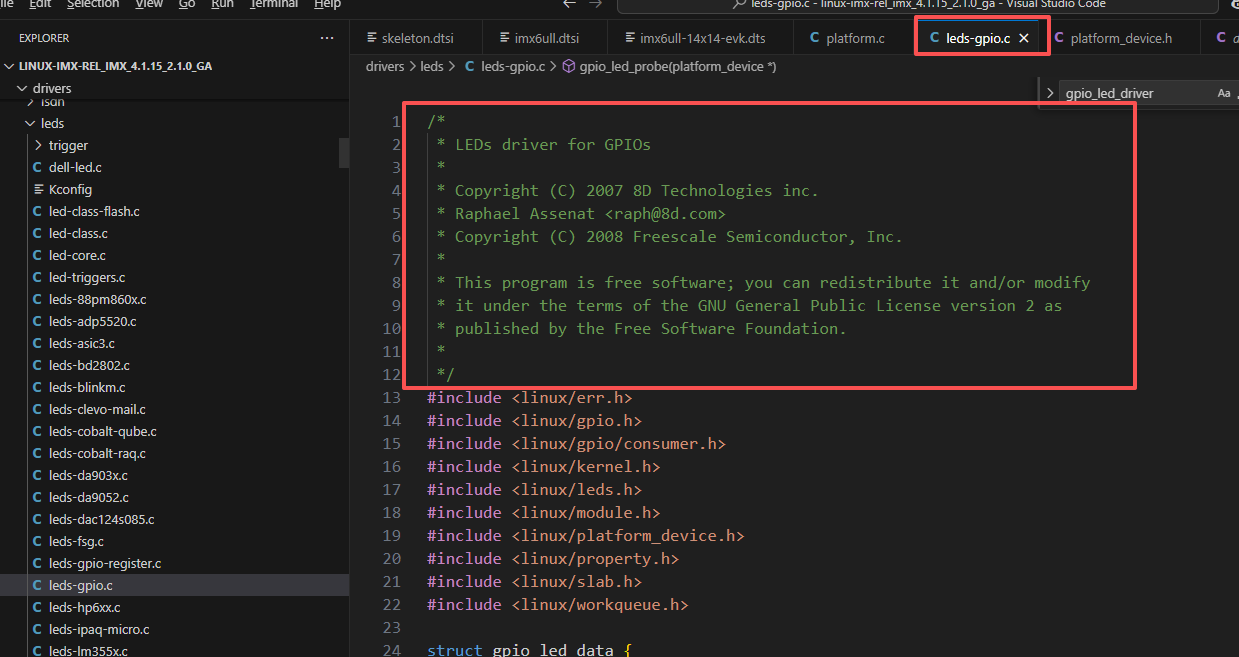

文件如下：

首先，该驱动使用了platform框架

可以看到，该驱动框架提供了基础的probe和remove函数，并且指定了驱动的name字段以及of_match_table匹配表。

当驱动和设备匹配时，就会触发probe函数

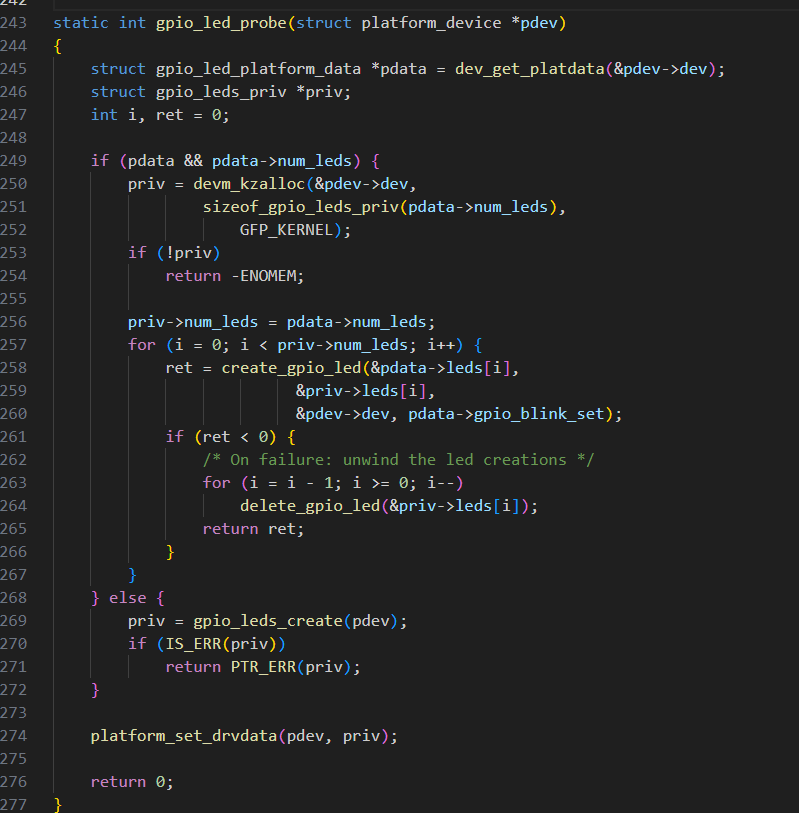

接下来重点关注下这个函数

这段代码的核心逻辑是根据设备信息（平台数据或设备树）创建 LED 设备实例，并完成硬件初始化。

代码逐段解析：

1. 变量定义与平台数据获取

struct gpio_led_platform_data *pdata = dev_get_platdata(&pdev->dev);
struct gpio_leds_priv *priv;
int i, ret = 0;

• pdata：获取平台设备的私有数据（struct gpio_led_platform_data 类型），包含 LED 数量、每个 LED 的配置等信息。
• priv：驱动私有数据结构体指针（struct gpio_leds_priv），用于存储驱动运行时的状态（如 LED 数量、每个 LED 的具体数据）。

2. 处理传统平台数据（非设备树）的情况

if (pdata && pdata->num_leds) {
priv = devm_kzalloc(&pdev->dev,
sizeof_gpio_leds_priv(pdata->num_leds),
GFP_KERNEL);
if (!priv)
return -ENOMEM;
priv->num_leds = pdata->num_leds;
for (i = 0; i num_leds; i++) {
ret = create_gpio_led(&pdata->leds[i],
&priv->leds[i],
&pdev->dev, pdata->gpio_blink_set);
if (ret = 0; i--)
delete_gpio_led(&priv->leds[i]);
return ret;
}
}
}

• 条件判断：当设备通过传统平台数据（非设备树）配置时（pdata 存在且包含 LED 数量），进入此分支。
• 内存分配：通过 devm_kzalloc 分配 priv 结构体内存，其中包含一个柔性数组 leds[]，大小由 sizeof_gpio_leds_priv 计算（结构体固定部分 + 每个 LED 数据的大小 × 数量）。
• 初始化每个 LED：循环调用 create_gpio_led 初始化每个 LED，包括申请 GPIO 资源、注册 LED 设备到系统等。
• 错误处理：若某个 LED 初始化失败，回滚已创建的 LED（调用 delete_gpio_led），避免资源泄漏。

3. 处理设备树配置的情况

else {
priv = gpio_leds_create(pdev);
if (IS_ERR(priv))
return PTR_ERR(priv);
}

• 条件判断：当没有传统平台数据时（通常是设备树配置的情况），进入此分支。
• 从设备树创建 LED：gpio_leds_create 函数会解析设备树中 LED 相关的节点（如 gpio、label、default-trigger 等属性），并完成与上述分支类似的初始化工作。
• 错误处理：若设备树解析或初始化失败，通过 IS_ERR 判断错误并返回。

4. 保存私有数据并返回

platform_set_drvdata(pdev, priv);
return 0;

• platform_set_drvdata：将 priv 指针与平台设备绑定，方便后续在 remove 等函数中通过 platform_get_drvdata 获取。
• 返回 0 表示 probe 成功，设备初始化完成。

核心作用总结：

gpio_led_probe 函数是 leds-gpio 驱动的入口，负责：

1. 兼容两种设备配置方式：传统平台数据（platform_data）和设备树（Device Tree）。
2. 为每个 LED 分配资源并初始化硬件（如申请 GPIO、设置初始状态）。
3. 将 LED 设备注册到内核 LED 子系统，生成用户空间控制接口（/sys/class/leds/）。
4. 通过 devm_* 系列函数管理内存，确保设备卸载时资源自动释放。

这一实现体现了 Linux 驱动的兼容性设计（同时支持传统平台数据和设备树）和可靠性原则（错误回滚、自动资源管理）。

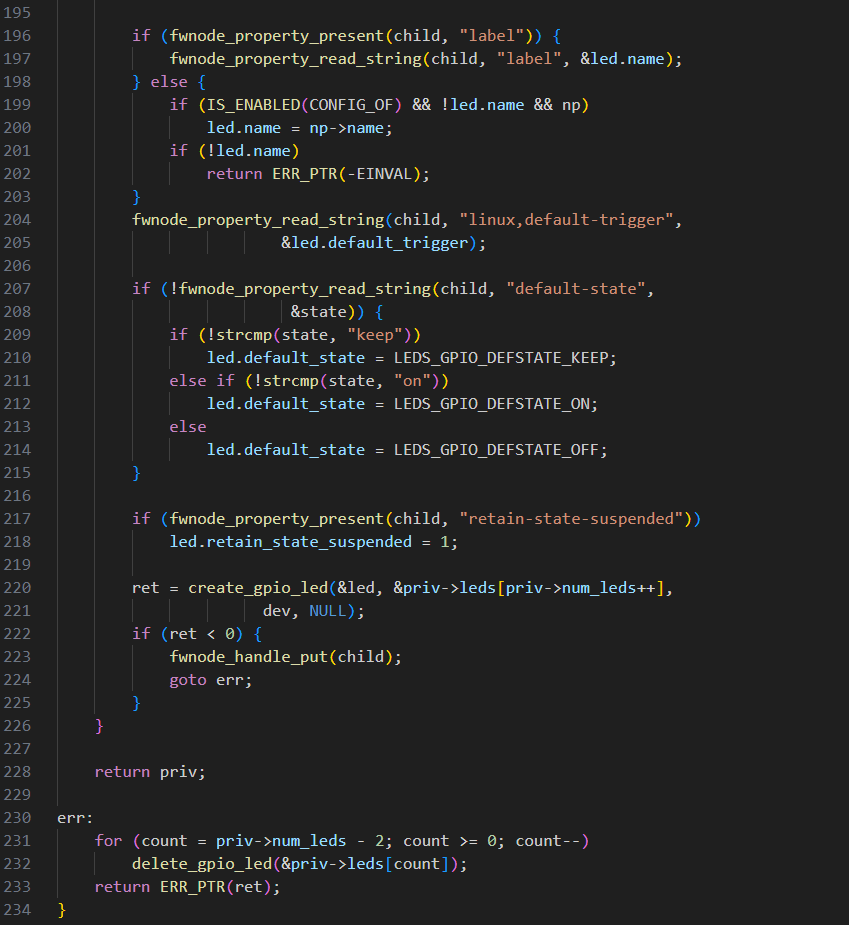

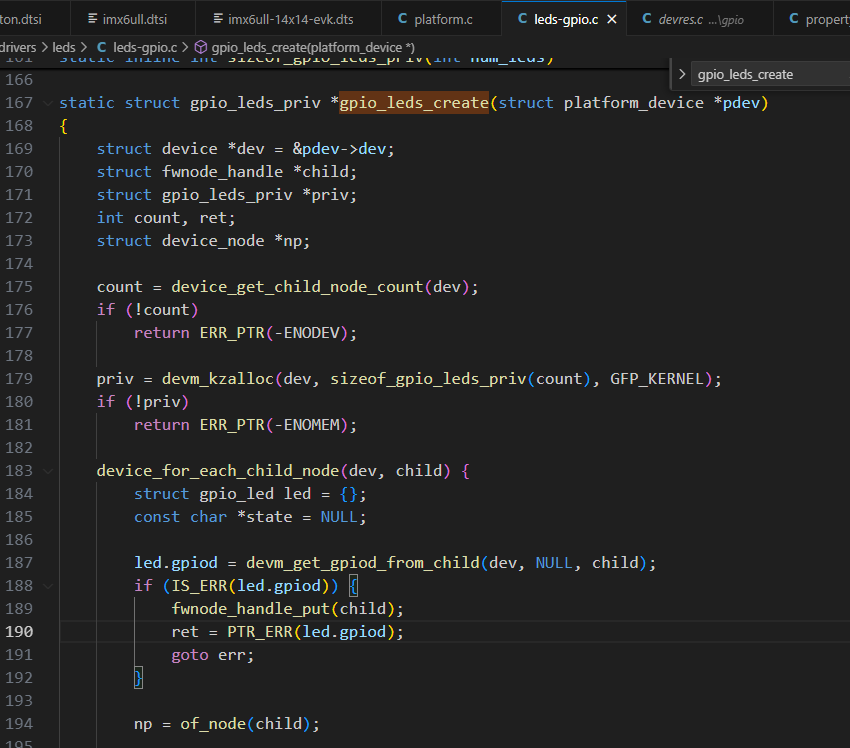

gpio_leds_create

如下：

这段代码是 leds-gpio 驱动中用于从设备树解析 LED 配置并创建 LED 设备的核心函数。当驱动通过设备树匹配设备时（而非传统 platform_data 方式），会调用该函数完成 LED 设备的初始化。

代码核心逻辑解析：

1. 函数作用

gpio_leds_create 的主要功能是：

• 解析设备树中 LED 控制器节点的子节点（每个子节点对应一个具体 LED）；
• 从子节点中读取硬件配置（如 GPIO 引脚、默认状态、触发器等）；
• 为每个 LED 创建对应的软件结构并初始化硬件；
• 最终返回包含所有 LED 信息的私有数据结构体。

2. 逐段解析

（1）初始化与计数子节点

struct device *dev = &pdev->dev;
struct fwnode_handle *child;
struct gpio_leds_priv *priv;
int count, ret;
struct device_node *np;
count = device_get_child_node_count(dev);  // 获取设备树中子节点数量（即 LED 数量）
if (!count)
return ERR_PTR(-ENODEV);  // 无 LED 子节点，返回错误

• count：统计设备树中当前 LED 控制器节点下的子节点数量（每个子节点代表一个 LED）。
• 若没有子节点，说明没有 LED 配置，返回错误。

（2）分配私有数据内存

priv = devm_kzalloc(dev, sizeof_gpio_leds_priv(count), GFP_KERNEL);
if (!priv)
return ERR_PTR(-ENOMEM);

• 使用 devm_kzalloc 分配 gpio_leds_priv 结构体（含柔性数组 leds[]），大小由 LED 数量 count 决定。
• 内存与设备 dev 绑定，设备销毁时自动释放。

（3）遍历设备树子节点（每个子节点对应一个 LED）

device_for_each_child_node(dev, child) {  // 遍历所有 LED 子节点
struct gpio_led led = {};  // 临时存储单个 LED 的配置
const char *state = NULL;  // 用于存储默认状态（"on"/"off"/"keep"）
// ... 解析子节点属性并填充 led 结构体
}

• device_for_each_child_node：遍历设备树中当前节点的所有子节点（每个子节点描述一个 LED 的硬件信息）。

（4）解析子节点属性并初始化 LED 配置

① 获取 LED 对应的 GPIO 引脚

led.gpiod = devm_get_gpiod_from_child(dev, NULL, child);
if (IS_ERR(led.gpiod)) {
fwnode_handle_put(child);
ret = PTR_ERR(led.gpiod);
goto err;
}

• devm_get_gpiod_from_child：从子节点中解析 gpios 属性（如 gpios = <&gpio1 3 GPIO_ACTIVE_HIGH>），获取 GPIO 描述符 gpiod（用于后续操作 GPIO）。
• 若获取失败，跳转至错误处理。

② 解析 LED 名称（label 属性）

if (fwnode_property_present(child, "label")) {
fwnode_property_read_string(child, "label", &led.name);  // 优先读 label 属性
} else {
if (IS_ENABLED(CONFIG_OF) && !led.name && np)
led.name = np->name;  // 无 label 则用节点名
if (!led.name)
return ERR_PTR(-EINVAL);  // 名称为空则错误
}

• 优先从子节点的 label 属性读取 LED 名称（如 label = "user-led"）。
• 若没有 label，则使用设备树节点名作为默认名称。

③ 解析默认触发器（linux,default-trigger 属性）

fwnode_property_read_string(child, "linux,default-trigger", &led.default_trigger);

• 读取 linux,default-trigger 属性（如 linux,default-trigger = "heartbeat"），设置 LED 的默认触发方式（如心跳模式、定时器模式等）。

④ 解析默认状态（default-state 属性）

if (!fwnode_property_read_string(child, "default-state", &state)) {
if (!strcmp(state, "keep"))
led.default_state = LEDS_GPIO_DEFSTATE_KEEP;  // 保持当前状态
else if (!strcmp(state, "on"))
led.default_state = LEDS_GPIO_DEFSTATE_ON;    // 默认点亮
else
led.default_state = LEDS_GPIO_DEFSTATE_OFF;   // 默认熄灭
}

• 读取 default-state 属性（"on"/"off"/"keep"），设置 LED 初始化时的默认状态。

⑤ 解析休眠时状态保持属性（retain-state-suspended）

if (fwnode_property_present(child, "retain-state-suspended"))
led.retain_state_suspended = 1;  // 标记休眠时保持当前状态

• 若子节点有 retain-state-suspended 属性，设置标志位，表明设备休眠时保持 LED 当前状态。

（5）创建 LED 设备并添加到私有数据

ret = create_gpio_led(&led, &priv->leds[priv->num_leds++], dev, NULL);
if (ret < 0) {
fwnode_handle_put(child);
goto err;
}

• create_gpio_led：根据解析出的 led 配置，创建 LED 设备（注册到内核 LED 子系统，生成 /sys/class/leds/ 接口）。
• 将创建的 LED 信息存入私有数据 priv 的柔性数组 leds[] 中，并递增计数器 num_leds。

（6）错误处理

err:
for (count = priv->num_leds - 2; count >= 0; count--)
delete_gpio_led(&priv->leds[count]);  // 回滚：删除已创建的 LED
return ERR_PTR(ret);

• 若某个 LED 创建失败，遍历已创建的 LED 并调用 delete_gpio_led 销毁，避免资源泄漏。

总结

gpio_leds_create 是设备树模式下初始化 GPIO LED 的核心函数，其工作流程可概括为：

1. 统计设备树中 LED 子节点数量；
2. 分配存储所有 LED 信息的私有数据内存；
3. 逐个解析子节点的硬件属性（GPIO、名称、状态等）；
4. 为每个 LED 创建设备实例并注册到系统；
5. 错误时回滚已创建的资源，保证系统稳定性。

该函数体现了 Linux 驱动中 “设备树解析 → 硬件配置 → 设备注册” 的标准流程，通过设备树实现了硬件信息与驱动代码的解耦。

fwnode_开头的这些函数是啥？

fwnode_ 开头的函数是 Linux 内核中用于操作固件节点（firmware node） 的通用接口，主要作用是统一处理不同类型的硬件描述信息（如设备树节点、ACPI 设备节点等），实现驱动代码对多种固件描述方式的兼容。

1. 什么是「固件节点（fwnode）」？

在 Linux 中，硬件设备的描述方式不止设备树（Device Tree）一种，还包括 ACPI（Advanced Configuration and Power Interface，主要用于 x86 平台）等。为了让驱动代码能同时支持这些不同的固件描述方式，内核抽象出了「固件节点（fwnode）」的概念：

• 设备树中的节点（struct device_node）是一种 fwnode；
• ACPI 中的设备节点（struct acpi_device）也是一种 fwnode；
• fwnode_handle 是所有类型固件节点的「通用句柄」，驱动通过它可以操作任何类型的固件节点，无需关心底层是设备树还是 ACPI。

2. fwnode_* 函数的核心作用

fwnode_* 系列函数是一套通用接口，用于读取、判断固件节点的属性，无论底层是设备树还是 ACPI，驱动都可以用相同的函数获取硬件信息，从而实现「一套驱动代码兼容多种固件描述方式」。

例如：

• 设备树用 label = "user-led" 描述 LED 名称；
• ACPI 可能用其他方式描述同一属性；
• 驱动通过 fwnode_property_read_string() 可以统一读取这个名称，无需区分是设备树还是 ACPI。

3. 常用 fwnode_* 函数及示例

结合你之前看到的 gpio_leds_create 函数，以下是几个高频使用的 fwnode_* 函数：

（1）fwnode_property_present()

• 功能：判断固件节点是否包含某个属性。
• 示例：

  // 判断节点是否有 "retain-state-suspended" 属性
  if (fwnode_property_present(child, "retain-state-suspended")) {
  led.retain_state_suspended = 1;  // 有则设置标志位
  }

（2）fwnode_property_read_string()

• 功能：从固件节点读取字符串类型的属性（如 label、default-state）。
• 示例：

  const char *state;
  // 读取 "default-state" 属性的值（如 "on"/"off"）
  if (!fwnode_property_read_string(child, "default-state", &state)) {
  // 处理读取到的字符串
  }

（3）device_for_each_child_node()

• 功能：遍历一个设备的所有子固件节点（类似设备树中遍历子节点）。
• 示例：

  struct fwnode_handle *child;
  // 遍历设备 dev 的所有子固件节点（如遍历所有 LED 子节点）
  device_for_each_child_node(dev, child) {
  // 处理每个子节点（如解析属性、初始化设备）
  }

（4）fwnode_handle_put()

• 功能：释放固件节点句柄的引用（类似 kfree，但针对 fwnode）。
• 示例：

  if (IS_ERR(led.gpiod)) {
  fwnode_handle_put(child);  // 释放子节点句柄
  return PTR_ERR(led.gpiod);
  }

4. 与设备树专用函数的关系

设备树有一套专用的操作函数（如 of_property_read_string、of_get_child_count），而 fwnode_* 函数是这些函数的超集：

• 当底层是设备树时，fwnode_* 函数会自动调用对应的 of_* 函数（如 fwnode_property_read_string → of_property_read_string）；
• 当底层是 ACPI 时，fwnode_* 函数会调用 ACPI 专用函数；
• 驱动使用 fwnode_* 函数后，无需修改代码即可在设备树和 ACPI 平台上运行。

总结

fwnode_* 函数是 Linux 内核为兼容多种固件描述方式（设备树、ACPI 等）而设计的通用接口，核心价值是统一硬件信息的读取方式，让驱动代码摆脱对特定固件类型的依赖，实现跨平台兼容。在支持设备树的驱动中，这些函数通常用于解析节点属性（如 label、gpios 等），是现代 Linux 驱动开发的标准用法。

of_node函数

在 Linux 内核设备树（Device Tree）框架中，of_node() 是一个专用的类型转换函数，核心作用是将通用固件节点句柄（struct fwnode_handle） 转换为设备树特有的节点结构（struct device_node），以便访问设备树节点的专属属性和功能。

1. 先明确两个核心结构体的关系

要理解 of_node()，必须先理清其操作的两个核心结构体的层级：

结构体	定位与作用
struct fwnode_handle	通用固件节点句柄：内核抽象的「通用容器」，可代表任何固件类型的节点（如设备树、ACPI），不包含某类固件的专属信息。
struct device_node	设备树专用节点结构：仅用于描述设备树中的节点，包含设备树特有的成员（如节点名称 name、父节点指针 parent、属性列表 properties 等）。

关键关系：struct device_node 是 struct fwnode_handle 的「具体实现」—— 设备树节点在内存中存储时，会在 struct device_node 内部嵌入一个 struct fwnode_handle 成员（作为通用句柄对外暴露）。
形象理解：struct device_node 是 “完整的设备树节点”，struct fwnode_handle 是它对外提供的 “通用接口名片”，of_node() 就是通过 “名片” 找到 “完整的人”。

2. of_node() 的核心实现

of_node() 的实现非常简洁，本质是通过 container_of 宏（内核常用的结构体成员反向查找宏），从 fwnode_handle 成员的地址反推出整个 struct device_node 的地址。

其内核源码（简化版）如下：

#include   // 设备树相关头文件
static inline struct device_node *of_node(struct fwnode_handle *fwnode)
{
// 仅当 fwnode 是设备树节点的通用句柄时，转换才有效
if (!fwnode || fwnode->type != FWNODE_OF)
return NULL;
// 通过 fwnode_handle 成员，反向获取包含它的 device_node 结构体地址
return container_of(fwnode, struct device_node, fwnode);
}

• container_of(ptr, type, member)：内核宏，作用是 “已知结构体 type 中的成员 member 的地址 ptr，反推出整个 type 结构体的首地址”。
• fwnode->type != FWNODE_OF：安全检查，确保传入的 fwnode 确实是设备树类型的节点（避免对 ACPI 等其他固件节点误转换）。

3. of_node() 的使用场景

of_node() 仅在需要从通用固件节点访问设备树专属功能时使用，最典型的场景是：当驱动代码通过通用的 fwnode_* 接口拿到节点句柄后，需要进一步获取设备树节点的特有信息（如节点名称、父节点等）。

结合你之前提供的代码示例，就能清晰看到其用途：

// 1. 从通用固件节点句柄（child，类型为 fwnode_handle*）转换为设备树节点（np，类型为 device_node*）
struct device_node *np = of_node(child);
// 2. 访问设备树节点的专属成员：np->name（设备树节点的名称，如 "led0"、"uart1"）
if (IS_ENABLED(CONFIG_OF) && !led.name && np)
led.name = np->name;  // 只有 device_node 才有 name 成员，fwnode_handle 没有

• 若直接用 fwnode_handle，无法获取 name（通用句柄不包含该字段）；
• 必须通过 of_node() 转换为 device_node，才能访问设备树节点的原生名称。

4. 使用注意事项

（1）必须配合设备树启用配置

of_node() 依赖内核的设备树支持，因此使用前通常需要用 IS_ENABLED(CONFIG_OF) 做编译期检查，避免在未启用设备树的内核中报错：

if (IS_ENABLED(CONFIG_OF) && np) {  // 确保设备树功能已启用
// 访问 np 的设备树专属成员
}

（2）输入句柄必须是设备树类型

若传入的 fwnode_handle 是 ACPI 或其他固件类型的节点（fwnode->type != FWNODE_OF），of_node() 会返回 NULL，直接使用会导致空指针错误。因此需先判断返回值是否有效：

struct device_node *np = of_node(child);
if (!np) {
dev_err(dev, "fwnode is not a device tree node\n");
return -EINVAL;
}

（3）与 fwnode_* 函数的配合

of_node() 与通用的 fwnode_* 函数（如 fwnode_property_read_string）是互补关系，而非替代：

• 优先用 fwnode_* 函数：处理属性读取（如读 label、default-state）等通用操作，确保驱动兼容设备树、ACPI 等多种固件；
• 必要时用 of_node()：当需要设备树特有功能（如读节点名 np->name、用 of_property_match_string 等 of_* 专用 API）时，再转换为 device_node。

create_gpio_led

create_gpio_led 函数是 leds-gpio 驱动的核心实现，负责将一个 GPIO 控制的 LED 设备注册到内核 LED 子系统，完成从硬件配置到用户空间控制接口的完整初始化。其核心功能是将 GPIO 引脚与 LED 设备逻辑绑定，并向系统注册可操作的 LED 设备。

代码核心逻辑解析：

1. 函数作用

create_gpio_led 主要完成三件事：

• 申请并初始化 LED 对应的 GPIO 资源（兼容传统 GPIO 编号和现代 gpio_desc 描述符）；
• 配置 LED 设备的基本属性（名称、默认亮度、触发器、控制函数等）；
• 将 LED 设备注册到内核 LED 子系统，生成用户空间控制接口（/sys/class/leds/<name>/）。

2. 逐段解析

（1）初始化 GPIO 描述符（优先使用现代 gpio_desc）

led_dat->gpiod = template->gpiod;  // 从模板获取 gpio_desc（现代方式）
if (!led_dat->gpiod) {
// 若没有 gpio_desc，则走传统 GPIO 编号的兼容路径
unsigned long flags = 0;
// 检查 GPIO 编号是否有效
if (!gpio_is_valid(template->gpio)) {
dev_info(parent, "Skipping unavailable LED gpio %d (%s)\n",
template->gpio, template->name);
return 0;
}
// 处理低电平有效（active_low）标志
if (template->active_low)
flags |= GPIOF_ACTIVE_LOW;
// 申请 GPIO 资源（自动释放）
ret = devm_gpio_request_one(parent, template->gpio, flags,
template->name);
if (ret gpiod = gpio_to_desc(template->gpio);
if (IS_ERR(led_dat->gpiod))
return PTR_ERR(led_dat->gpiod);
}

• 现代方式：优先使用 template->gpiod（struct gpio_desc*，GPIO 描述符，设备树或现代驱动常用）。
• 兼容传统方式：若没有 gpiod，则使用传统 GPIO 编号（template->gpio），通过 devm_gpio_request_one 申请 GPIO 资源，并转换为 gpiod（统一后续操作接口）。
• 两种方式最终都确保 led_dat->gpiod 有效（指向该 LED 对应的 GPIO 描述符）。

（2）配置 LED 核心设备属性

// 配置 LED 设备名称（用户空间可见，如 /sys/class/leds/user-led/）
led_dat->cdev.name = template->name;
// 配置默认触发器（如 "heartbeat" 心跳模式）
led_dat->cdev.default_trigger = template->default_trigger;
// 标记 GPIO 是否可能休眠（如使用 I2C GPIO 扩展器时）
led_dat->can_sleep = gpiod_cansleep(led_dat->gpiod);
led_dat->blinking = 0;  // 初始化为非闪烁状态
// 配置闪烁控制函数（若平台提供）
if (blink_set) {
led_dat->platform_gpio_blink_set = blink_set;  // 平台特定闪烁函数
led_dat->cdev.blink_set = gpio_blink_set;      // 通用闪烁接口
}
// 配置亮度控制函数（核心控制逻辑）
led_dat->cdev.brightness_set = gpio_led_set;

• led_dat->cdev 是 struct led_classdev 类型，是内核 LED 子系统的标准设备结构，用于向系统注册 LED 设备。
• 通过配置 brightness_set 和 blink_set 函数，定义了用户空间控制 LED 亮度和闪烁的底层实现。

（3）设置 LED 初始状态

// 确定初始亮度状态
if (template->default_state == LEDS_GPIO_DEFSTATE_KEEP) {
// 保持当前 GPIO 状态（读取硬件当前值）
state = !!gpiod_get_value_cansleep(led_dat->gpiod);
} else {
// 根据默认状态（ON/OFF）设置
state = (template->default_state == LEDS_GPIO_DEFSTATE_ON);
}
// 初始化亮度值（LED_FULL 表示最大亮度，LED_OFF 表示熄灭）
led_dat->cdev.brightness = state ? LED_FULL : LED_OFF;
// 若休眠时不需要保持状态，则设置 suspend/resume 标志
if (!template->retain_state_suspended)
led_dat->cdev.flags |= LED_CORE_SUSPENDRESUME;

• 初始状态由 template->default_state 决定（来自设备树 default-state 属性或 platform_data）。
• gpiod_get_value_cansleep：安全读取 GPIO 当前值（支持可能休眠的 GPIO 设备）。

（4）配置 GPIO 方向并注册 LED 设备

// 将 GPIO 配置为输出模式，并设置初始电平（state 为 0 或 1）
ret = gpiod_direction_output(led_dat->gpiod, state);
if (ret work, gpio_led_work);
// 将 LED 设备注册到内核 LED 子系统
return led_classdev_register(parent, &led_dat->cdev);

• gpiod_direction_output：将 GPIO 设为输出，并设置初始电平（与 state 一致）。
• led_classdev_register：核心注册函数，完成后会在 /sys/class/leds/ 下生成以 template->name 命名的目录，包含 brightness、trigger 等控制文件，用户可通过这些文件操作 LED（如 echo 1 > brightness 点亮）。

总结

create_gpio_led 是 GPIO LED 设备的 “初始化引擎”，其工作流程可概括为：

1. 兼容处理 GPIO 资源（现代 gpio_desc 或传统编号）；
2. 配置 LED 设备的核心属性（名称、触发器、控制函数）；
3. 设置初始状态并将 GPIO 设为输出；
4. 注册设备到内核 LED 子系统，开放用户空间接口。

通过这个函数，硬件层面的 GPIO 引脚被抽象为软件层面的 LED 设备，实现了 “硬件操作” 与 “用户控制” 的解耦，是 Linux 驱动中 “硬件抽象” 思想的典型体现。

巩固：

Linux设备驱动里，是先初始化再注册到内核，还是先注册再初始化？

在 Linux 设备驱动中，标准流程是 “先初始化，再注册”—— 即先完成设备 / 驱动的所有初始化工作（如资源申请、参数配置、状态设置等），再调用内核提供的注册接口将其注册到内核子系统中。这样可以确保内核管理的是一个 “就绪状态” 的设备 / 驱动，避免注册后因未初始化完全而导致的异常。

具体原因与示例：

1. 驱动注册的本质

内核的 “注册” 操作本质是将设备 / 驱动的信息录入内核管理框架（如平台驱动框架、字符设备框架、LED 子系统等），并使其具备被内核调度或被用户空间访问的能力。
如果先注册后初始化，内核可能在初始化完成前就尝试访问设备（如调用操作函数），导致未定义行为（如空指针、资源未就绪）。

2. 典型驱动的 “初始化→注册” 流程

以你熟悉的 leds-gpio 驱动为例，create_gpio_led 函数完全遵循这一流程：

• 先初始化：完成了 GPIO 资源申请、设备名称设置、操作函数绑定、硬件初始状态配置等所有必要工作。
• 后注册：调用 led_classdev_register 将设备加入内核 LED 子系统，此时内核可以安全地通过注册的操作函数（如 brightness_set）控制设备。

3. 其他驱动类型的相同逻辑

无论是平台驱动、字符设备还是网络设备，均遵循这一原则：

• 平台驱动：

  static int my_probe(...) {
  // 初始化：申请内存、解析设备树、配置硬件
  priv = devm_kzalloc(...);
  parse_dt(priv);
  init_hw(priv);
  // 注册：将设备注册到相应子系统（如字符设备）
  cdev_add(&priv->cdev, devt, 1);
  }

• 字符设备：

  static int char_dev_init(void) {
  // 初始化：设置file_operations、分配设备号
  cdev_init(&my_cdev, &fops);
  alloc_chrdev_region(&devt, 0, 1, "mydev");
  // 注册：添加到内核字符设备表
  cdev_add(&my_cdev, devt, 1);
  }

4. 反例：先注册后初始化的风险

如果颠倒顺序（先注册后初始化），可能导致：

• 内核在初始化完成前调用设备的操作函数（如用户空间读写设备），访问未初始化的资源（如空指针）。
• 硬件状态未就绪（如 GPIO 未配置方向），导致操作失败或硬件异常。

总结

Linux 设备驱动的标准流程是 **“先初始化，后注册”**：

• 初始化：完成资源申请、参数配置、硬件就绪等所有必要准备工作。
• 注册：将设备 / 驱动信息提交给内核管理框架，使其正式 “上线”。

这一流程确保了内核管理的设备处于可用状态，是驱动可靠性的基础，也是 Linux 驱动开发的通用规范。
